Встраиваемые отопительные приборы: виды, устройство, принцип работы и особенности

Встраиваемые отопительные приборы используются в системах отопления помещений, когда применение классических радиаторов невозможно или нецелесообразно. Оборудование этого типа предназначено для скрытого монтажа, а принцип работы основан в основном на конвекции. Наиболее распространённый вариант – внутрипольный конвектор. Из этого материала вы узнаете, что это за приборы, как устроены и как работают, где применяются, а также об их видах, плюсах, минусах, особенностях.

Теория и терминология

Для организации отопления помещений применяются следующие три способа:

1. Тепловое излучение – когда отопительный прибор испускает электромагнитные волны, передавая таким образом тепловую энергию окружающим предметам и телам.
2. Конвекция – когда отопительный прибор нагревает окружающий его воздух, который затем движется вверх и распространяется по помещению, а остывший воздух имеет нисходящее движение, создавая постоянную циркуляцию.
3. Конвекция + излучение – комбинированный метод, при котором обогреватель является одновременно и излучателем, и конвектором.

Классический стальной радиатор отопления является наглядным примером обогревательного прибора радиационно-конвективного типа. Чтобы он работал эффективно, его необходимо устанавливать открытым монтажом. Если сделать такой радиатор встроенным (закрыть решёткой, спрятать в короб, нишу), то он будет отдавать тепло только за счёт конвекции. Тепловое излучение работать не будет.

Чтобы установить в помещении встраиваемый отопительный прибор, желательно использовать устройство, в котором конструктивно реализован упор на конвекцию. Называется такое устройство – конвектор. Он рассчитан на скрытый монтаж, так как большая часть тепловой энергии теплоносителя передаётся в помещение именно за счёт конвекции. Доля теплового излучения в данном случае мизерная (менее 25% от общего теплового потока), а потому ею смело можно пожертвовать в угоду скрытого расположения.

Термин «встраиваемый радиатор» является исключительно народным и, с точки зрения физики, некорректным. Само слово «радиатор» происходит от латинского radius, что переводится как «луч». Либо от radiator – «радиатор». Чисто технически классический настенный радиатор является комбинированным отопительным прибором, в котором работает и конвекция, и излучение.

Однако встраивать радиаторы куда-либо нецелесообразно, поскольку львиная доля их производительности зависит от излучения. А различные декоративные элементы – решётки, панели, сетки – будут препятствовать распространению тепла этим способом. Поэтому если речь идёт о скрытом монтаже отопительных приборов, то это скорее о конвекторах, чем о радиаторах.

Внутрипольные конвекторы

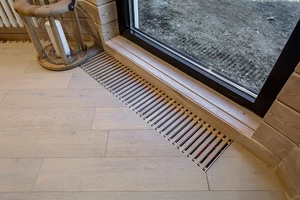

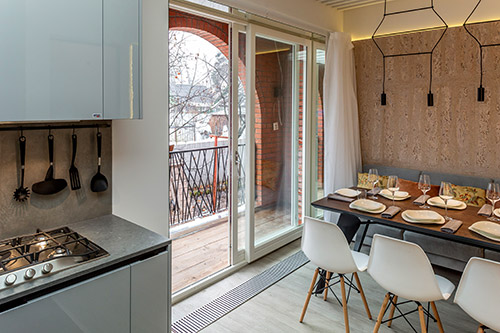

Внутрипольный конвектор – это отопительный прибор конвективного типа, который встраивается в углублении в полу и закрывается декоративной решёткой на уровне напольного покрытия. Конструкция выполнена таким образом, чтобы обогрев помещения за счёт конвекции происходил максимально эффективно.

Повторимся, конвекция – это вид передачи тепловой энергии струями и потоками нагретого вещества. В случае с отопительными конвекторами этим веществом является воздух в помещении.

Основные виды и характеристики

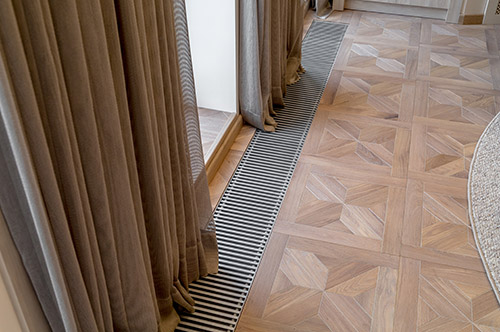

Внутрипольные конвекторы делятся на две группы:

1. С естественной конвекцией, которая возникает самопроизвольно из-за того, что тёплый воздух, нагретый теплообменником, легче холодного и поднимается вверх.
2. С принудительной конвекцией. Принудительная конвекция осуществляется за счёт электровентиляторов, которые нагнетают воздух на теплообменник.

Ещё встраиваемые водяные конвекторы отличаются следующими характеристиками:

• габаритные размеры;
• тепловая мощность;
• цвет прибора и декоративной решётки.

Внутрипольные конвекторы производства KZTO выпускаются шириной 200..380 мм и длиной до 5000 мм. Модели рассчитаны на рабочее давление до 15 атм. и температуру теплоносителя до +120 градусов Цельсия. Теплообменник – медно-алюминиевый. Декоративная решётка может изготавливаться из анодированного алюминиевого профиля, полированной нержавеющей стали или из дерева под дизайн напольного покрытия.

Типовая конструкция

Классический водяной конвектор для внутрипольного монтажа состоит из следующих элементов:

1. Корпус из нержавеющей стали.
2. Монтажные кронштейны.
3. Теплообменник (медные трубки с алюминиевым оребрением).
4. Фитинги для подключения к системе отопления.
5. Вентилятор (в модификациях с принудительной конвекцией).
6. Рулонная декоративная решётка.
7. Клеммная коробка (для подключения питания вентилятора).

В установленном состоянии весь прибор, за исключением декоративной решётки, располагается в полу.

Принцип работы

Основой теплообменника внутрипольного конвектора является медная трубка, которая подключена к подаче и обратке системы отопления. Теплоноситель перемещается по этой трубке за счёт циркуляционного насоса. Тепло передаётся на алюминиевое оребрение, расположенное вокруг трубок. Эта деталь имеет пластинчатую конструкцию, за счёт чего теплообменник обладает большой площадью соприкосновения нагретых элементов с нагреваемым воздухом.

Холодный воздух быстро нагревается при контакте с теплообменником и поднимается вверх через декоративную решётку в помещение. Далее в конвектор поступает новая порция холодного воздуха и процесс непрерывно повторяется. В моделях с принудительной конвекцией встроенный в корпус вентилятор ускоряет описанный процесс. Эффективность работы конвектора увеличивается более чем в 2,5 раза.

Применение внутрипольных конвекторов

Встраиваемые отопительные приборы применяются для:

• замены классических громоздких радиаторов;
• экономии места в помещении;
• реализации нестандартных дизайнерских решений;
• организации отопления помещений с панорамным остеклением;
• обогрева общественных мест;
• создания тепловой завесы возле больших французских окон.

Преимущества

Встраиваемые водяные конвекторы пользуются популярностью благодаря следующим достоинствам:

• быстрый нагрев воздуха в помещении;
• возможность установки возле панорамных окон;
• экономичность;
• безопасность;
• минималистичный дизайн.

Чаще всего приборы этого типа используются там, где обычные радиаторы устанавливать невозможно или невыгодно из эстетических соображений. Также конвекторы в сочетании с радиаторами и системой «тёплый пол» делают отопление более гибким в настройке.

Недостатки

Внутрипольные конвекторы имеют также и ряд минусов:

• усложнение строительно-монтажных работ;
• конструкцией пола может быть не предусмотрена возможность скрытой установки;
• приборы требуют особого ухода, требуется периодически аккуратно пылесосить конвектор, сняв решётку;
• есть ограничения по высоте потолков (до 6 метров).

Стоит также отметить, что экономия пространства за счёт скрытости прибора весьма условная. Устанавливать мебель, бытовую технику, декор и прочее над конвектором нельзя. Это может снизить его производительность почти до нуля.

Особенности

Управление внутрипольным конвектором можно организовать с помощью шарового крана или терморегулятора с выносным датчиком. Особенно это актуально, если прибор выступает в роли дополнительного источника тепла.

В случае установки возле панорамного остекления между окном и конвектором следует оставлять зазор порядка 100 мм. За счёт этого тёплый воздух будет эффективнее распространяться вдоль стеклопакета.

Выгоднее всего использовать конвекторы внутрипольного размещения совместно с системой «тёплый пол».

Для установки прибора предварительно в полу обустраивается ниша соответствующих размеров. Углубление делается непосредственно под выбранную модель конвектора. Только так можно получить от него все перечисленные выше выгоды.

Для больших помещений рекомендуется выбирать модели с принудительной конвекцией. В линейке внутрипольных конвекторов производства KZTO они имеют маркировку TURBO. Это модели со встроенными тангенциальными вентиляторами. Помимо повышенной производительности они более эффективно справляются с образующимся на больших панорамных окнах конденсатом.

Заключение

Встраиваемые отопительные приборы – это устройства конвективного типа. Они бывают с естественной и принудительной конвекцией. Целесообразно использовать конвективные приборы в том случае, когда требуются дополнительные источники тепла или, когда классические радиаторы установить невозможно.
