Как выбрать подключение радиаторов КЗТО: боковое или нижнее?

Российский производитель радиаторов КЗТО выпускает оборудование для центральных и автономных систем отопления всех типов. Один из аспектов выбора – это способ подключения. И во многом он зависит от типа и специфики системы отопления.

Основные разновидности систем отопления

Общая классификация отопительных систем:

• По способу подачи теплоносителя – центральные и автономные. В центральных системах теплоноситель подается централизованно (услуга ЖКХ или кооператива), а в автономных он циркулирует по замкнутому контуру от локального котельного оборудования.
• По способу циркуляции теплоносителя – с естественной или принудительной циркуляцией. Для естественной циркуляции необходимо соблюсти определенные технические условия по сечению и уклону труб, поэтому применяется она только в автономных системах отопления. А в системах с принудительной циркуляцией проблему решает специальный насос.
• По типу системы – однотрубная, двухтрубная. В однотрубных системах радиаторы отопления подключаются последовательно к одному стояку, в двухтрубных системах вода поступает в радиаторы по одним стоякам, а выходящая вода отводиться по другим. Это обеспечивает возможность поддержания во всех радиаторах равномерной температуры.

Специфика бокового подключения радиаторов

В этом случае подсоединение осуществляется сбоку, независимо от того, с какой именно стороны. Для этого производитель выпускает универсальные радиаторы с четырьмя резьбовыми отверстиями (по два с каждого бока). Это позволяет заказчику подключать батареи разными способами:

• Боковая схема подключения верх-низ. С одной стороны (слева или справа). Используются: верхнее отверстие – вход (подача) и нижнее отверстие – выход (обратка). Предпочтительно использовать на радиаторах длиной до 1200 мм.
• Диагональная схема верх-низ. Используются: входное отверстие – сверху с одной стороны, выходное – снизу с другой. Предпочтительно использовать на моделях длиной более 1200 мм.
• Боковая схема низ-низ. Используются нижние отверстия с двух сторон (слева и справа). Это одна из классических схем бокового подключения, но при такой схеме есть небольшое снижение тепловой мощности радиатора примерно на 5%.

Свободные резьбовые отверстия закрываются заглушками, могут использоваться для установки кранов Маевского (в верхней точке радиатора) и других видов сантехнической арматуры.

Рассмотрим, в каких типах систем отопления какие схемы бокового подключения лучше применять:

• Автономная система любого типа с любым способом циркуляции теплоносителя – подходит любая из вышеперечисленных схем;
• Центральная однотрубная система отопления – предпочтительны боковая верх-низ или диагональная схемы.
• Центральная двухтрубная система отопления – подойдет любая из вышеперечисленных схем.

Специфика нижнего подключения радиаторов

При нижнем подключении подводящие трубы, как правило, полностью скрыты под финишными напольными покрытиями, и выводят их для присоединения к радиатору или из пола, или из стены. В этом подключающая запорная и терморегулирующая арматура и подводящие трубы малозаметны. Это повышает эстетичность результата.

Чаще всего для присоединения используется специализированная арматура с межцентровым монтажным размером 50 мм. В просторечии они получили различные наименования: «Н-узлы», «бинокли», «штаны». На радиаторах для стыковки с такой арматурой производителем устанавливаются в нижней (донной) части специальные присоединительные патрубки с межцентровым монтажным размером 50 мм. Патрубки нижнего подключения с 50 мм могут быть расположены слева, справа или посередине радиатора (центральное нижнее подключение).

Кроме вышеописанного существует разнесенный (седлообразный) тип нижнего подключения. В этом случае нижние места присоединения разнесены на края. Чаще всего такой способ применяется для горизонтальных моделей (с горизонтальным расположением колонок). Для присоединения используется одиночная запорно-регулирующая арматура.

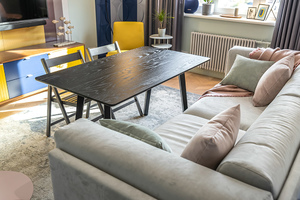

В качестве примера можно рассмотреть радиаторы Quadrum или «Гармония».

Внутренняя конструкция моделей с нижним подключением обеспечивает оптимальное движение теплоносителя по радиатору с максимальной теплоотдачей.

Рассмотрим, какие нюансы применения данного типа подключения есть в различных типах систем отопления:

• Автономная система с естественной циркуляцией теплоносителя – радиаторы с нижним подключением 50 мм не применяются. Возможно применение отдельных моделей радиаторов с разнесенным (седлообразным) подключением, например, QUADRUM H.
• Автономная система с принудительной циркуляцией теплоносителя, двухтрубная – применяются любые модели с нижним подключением.
• Центральная однотрубная система отопления – возможно применение радиаторов с нижним подключением либо при использовании присоединительной арматуры нижнего подключения 50 мм с регулируемым байпасом (специализированная арматура нижнего подключения для однотрубных систем), либо при установке байпаса на подводящих трубах как можно ближе к радиатору при разнесенном седлообразном подключении. При этом не должны использоваться модели со встроенным терморегулирующим клапаном, т.к. они предназначены для двухтрубных систем отопления.
• Центральная двухтрубная система отопления – подойдет любой из вышеперечисленных типов.

Если при проектировании возникают сомнения в выборе радиаторов по способу подключения, то можно бесплатно проконсультироваться с профессионалами компании. Достаточно предоставить исходные данные, включая тип системы, котельного оборудования и способ циркуляции теплоносителя, и вам предложат наиболее эффективное решение.
