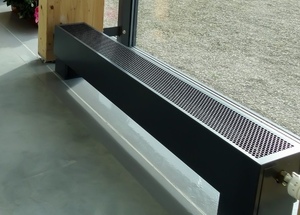

Как рассчитать мощность конвектора отопления по площади

Установка конвекторов отопления требует расчета мощности - это обязательное условие создания эффективной системы отопления. Прибор такого типа отлично заменяет радиаторы, при этом позволяет сэкономить место в помещении. Устройство конвектора, в котором большая часть теплоотдачи происходит за счет движения нагретого воздуха, дает эффект более быстрого и равномерного прогрева.

Принцип расчета тепловой мощности приборов отопления

Принцип расчета потребности в приборах отопления одинаков для радиаторов и конвекторов. Если речь идет о помещении со стандартной высотой потолков от 2,7 до 3,0 м, то поддержание комфортной температуры в диапазоне 19 - 22 С обеспечивается при поступлении 100 ватт тепла на 1 м.кв.

Разница между конвекторным и радиаторным отоплением состоит только в принципе передачи тепла, а потребность помещения  в энергии для прогрева остается такой же. При расчете можно прибегнуть к сложной комплексной методике, которая используется специалистами в области проектирования. Она учитывает большое количество факторов, поэтому ее применяют для больших объектов, где общее количество потерь во всех квартирах и помещениях складывается в большие суммы.

Простой расчет с использованием коэффициентов

Если вы решили прибегнуть к простому расчету мощности конвектора отопления для частного дома, то можно использовать две основные методики - по объему для высоких помещений и по площади для стандартных. При этом можно включить в формулу и основные поправочные коэффициенты, отражающие теплопотери стен и окон.

Основные данные расчета для модели конвектора Бриз производства КЗТО:

• паспортная мощность изделия в зависимости от размеров - чем больше длина прибора, тем больше его теплоотдача;
• реальные размеры прибора по высоте, глубине и длине;
• площадь помещения;
• дополнительные поправочные коэффициенты с учетом особенностей помещения - конструкции стен и остекления.

Для более точного расчета введем поправочные коэффициенты - в примере мы рассматривали помещение с одной наружной стеной из кирпича и однослойным остеклением в виде окна. Если помещение угловое, то потребность увеличится примерно на 10 % (коэффициент 1,1), если остекление тройное, то вводим коэффициент 0,8 - он покажет снижение потребности в тепле.

В самом простом варианте обогрев комнаты площадью 20 кв.м. потребует установки конвекторов суммарной мощностью 2,0 кВт, углового помещения - 2,2 кВт, с хорошим утеплением и качественными стеклопакетами - примерно 1,7 кВт. Расчет сделан для помещения высотой до 3,0 м.

Пример расчета тепловой мощности конвектора модели Бриз

Пример расчета построим на нескольких вариантах модели, используя разные данные о размерах. Высота приборов находится в пределах 80 - 120 мм, глубина - 200 - 380 мм, длина от 0,8 до 5 м (5000 мм). Конвектор размерами 200 х 80 мм имеет теплоотдачу с одного метра длины 340 Вт. Умножаем площадь помещения на 100, получая таким образом общую потребность помещения в тепловой энергии. Полученный результат делим на 340 - в итоге мы видим, какова должна быть общая длина конвекторов. Этот результат можно поделить на длину одного из выбранных изделий - вы получите их количество в штуках.
