Как правильно устанавливать водяные конвекторы Бриз

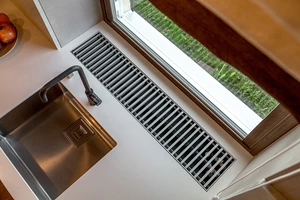

Компания KZTO выпускает линейку высокоэффективных водяных конвекторов «Бриз» с медно-алюминиевыми теплообменниками. Эта разновидность теплового оборудования обеспечивает быстрый и равномерный прогрев помещений в автономных и центральных системах отопления с минимальным расходом теплоносителя. Встраиваемые внутрипольные конвекторы не занимают свободное пространство – на уровне пола находятся только декоративные съемные решетки рулонного типа, облегчающие обслуживание и уход в процессе эксплуатации.

Эффективность и долговечность конвекторов во многом зависит от правильности монтажа, которому предшествуют предварительные расчеты и ряд подготовительных работ.

Необходимые расчеты и подготовительные работы

Что необходимо сделать до начала монтажа:

1. Выполнить тепловой расчет для определения необходимой мощности оборудования (геометрических параметров конвекторов, типа конвекторов: с естественной или принудительной конвекцией и .т.д);
2. Выбрать места установки в соответствии с рекомендациями производителя и подвести к ним трубопроводы и провода электропитания, в случае выбора моделей с принудительной конвекций и автоматикой.
3. Определить максимальную возможную глубину конвектора, исходя из толщины предполагаемой стяжки. В зависимости от модели, расположения и требуемой мощности – определиться с длиной прибора и вариантов исполнения (естественная или принудительная конвекция).
4. Произвести заливку чернового пола, оставив ниши соответствующих размеров под последующий монтаж отопительных приборов.

Все эти расчеты индивидуальны для каждого отдельного проекта. Их можно доверить ведущему инженеру.

Выбор положения теплообменника и монтаж корпуса

Монтаж может быть выполнен двумя способами: теплообменником к окну или к помещению. В чем разница? При монтаже теплообменником к окну обеспечивается более эффективная защита стекла от запотевания и максимальная теплоотдача. Если же он ориентирован в помещение, то функция защиты от запотевания сохраняется, но несколько снижается, зато функция отопления помещения увеличивается.

Корпус конвектора оснащен регулируемыми винтами, поэтому при его установке в нишу выполняется нивелирование, а уже потом анкерная фиксация в бетонное основание через монтажные отверстия в дне (днище корпуса).

Монтаж автоматики и регуляторов теплового потока

Регулировочно-запорная арматура может быть установлена как на участках магистральных труб вне конвектора, так и непосредственно перед теплообменниками внутри конвектора. Регулирование теплового потока может осуществляться как вручную, так и с помощью терморегулирующих клапанов, в том числе с удаленным электронным управлением, что позволяет интегрировать отопительное оборудование в систему умного дома.

Также производительность конвектора может регулироваться управлением оборотов вентилятора (в моделях с принудительной циркуляцией воздуха). В этом случае используется система управления: микропроцессорный блок управления и настенный электронный термостат.

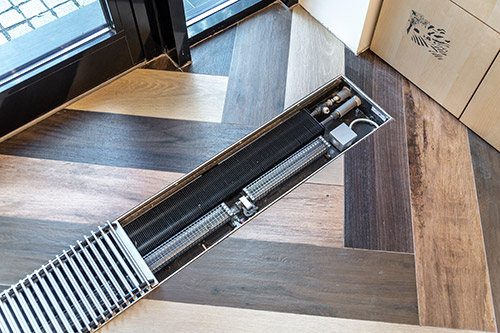

Установка и подключение медно-алюминиевого теплообменника

После того, как стальной корпус конвектора установлен и зафиксирован, выполняется монтаж и подключение медно-алюминиевого теплообменника. Для этого используют латунные фитинги теплообменника конвектора с внутренней резьбой 1/2 через запорно-регулирующую арматуру (отсечной кран). При выполнении работ не перетягивайте фитинги, чтобы не допустить повреждений арматуры или деталей теплообменника.

Для герметизации резьбы используйте только специальные герметики. Не допускается применение льняной пакли. В концевом конвекторе обязательно устанавливается кран Маевского для удаления воздуха из системы (входит в конструкцию теплообменника).

Электрическое подключение

Конвекторы Бриз В с принудительной циркуляцией воздуха оснащаются нагнетающими вентиляторами. Их подключение выполняется в соответствии с прилагаемой к оборудованию инструкцией, с использованием гибких медных проводов с сечением от 0.75 мм. Провода укладываются в короба или кабель-каналы из негорючих материалов.

Начало работы и рекомендации по эксплуатации

Перед началом эксплуатации проводится заполнение системы, воздух выпускается через кран Маевского, выполняется проверка герметичности соединений и срабатывания электрики, автоматики. Если никаких проблем не выявлено, то сверху укладываются декоративные рулонные решетки.

Когда подключение оборудования выполнено, сверху укладывают защитные щиты из фанеры и производят заливку ниш вокруг установленного конвектора. При этом предварительно необходимо загерметизировать входные отверстия трубопровода от проникновения раствора внутрь конвектора. Также при заливке необходимо проконтролировать тщательность проливки раствора под днищем конвектора (особенно для конвекторов с вентиляторами). После чего выполняют финишную отделку полов.

В процессе эксплуатации:

• Нельзя накрывать конвекционные решетки, необходимо поддерживать теплообменники в чистоте;
• Нельзя резко открывать или перекрывать шаровые краны, так как это может привести к гидроударам;
• Не допускать превышения максимального значения рабочего давления в 15 атмосфер (1.5 мПа);
• Не рекомендуется оставлять систему не заполненной дольше, чем на 15 дней в течение года во избежание окисления.
• Если используете терморегулирующую арматуру, то нежелательно открывать окна над конвектором для проветривания в зимнее время. Терморегулирующая арматура по температуре в помещении может дать команду на закрытие термоклапана и циркуляции воды через теплообменник. В этой ситуации при проветривании возможна разморозка теплообменника.

Перед монтажом и эксплуатацией необходимо ознакомиться с полным руководством, которое прилагается к конвекторам «Бриз».
